2016年开始折腾家里的网络，从此走上了不归路
2017年分享的网络拓扑
2018年分享的网络拓扑
2019年终于不再是手绘了
如下图，各种设备都已标记了型号，具体测评从我之前的文章里面找吧

查看大图

去年分享了我家的万兆网络拓扑 https://www.willnet.net/index.php/archives/88/
今年有降级有升级，如图

1.主要的降级是核心交换机从 netgear 的 m4300-24x 降级为 xs716t，降级原因功耗太高，并且噪音稍高，降级后功耗减少一半，噪音基本听不到了
2.其次降级的是路由器，由之前多个独立路由器切换到 esxi 上的 routeros，功耗降低，方便统一管理，esxi 上自建 dns，自建 ikev2，自建 ss，esxi 是研凌的 7200u+32g 内存，安装 esxi6.7
3.升级的是接入交换机，gs108tv2 更换成两个 gs110emx，两个 10g 电口，带 vlan 和链路聚合，功能满足需求
4.其次升级是无线，原来全套 cisco 更换成 unifi 的，两个 uap-ac-shd，一个 key 控制器
5.还有升级是联通家用 500m 更换成联通光快线，1 个固定公网 ip
6.其他变化还有，联通电视盒子撤了，经常影音不同步；加了一个 dnet 的专机；小米盒子国际版换成了 appletv ； nas 由 716+换成 ds3018xs+intel 的 x550 万兆网卡，局域网上传下载在 700m 左右； gen8 吃灰有几个月了；雷电 3 万兆网卡换成了 akitio 的 thunder3 network adapter，passive cooling，静音。

总体是朝着静音&全万兆升级。 ps：都是 rj45 电口，网线是超五类。

pps:xs716t 自带风扇有高频噪音，已更换猫扇A4x20 PWM，温度升高10度，但是噪音几乎没有了，日常功率约45w-50w，比m4300的90w降低近一半。
2018年9月更新，更换猫扇的xs716t截图

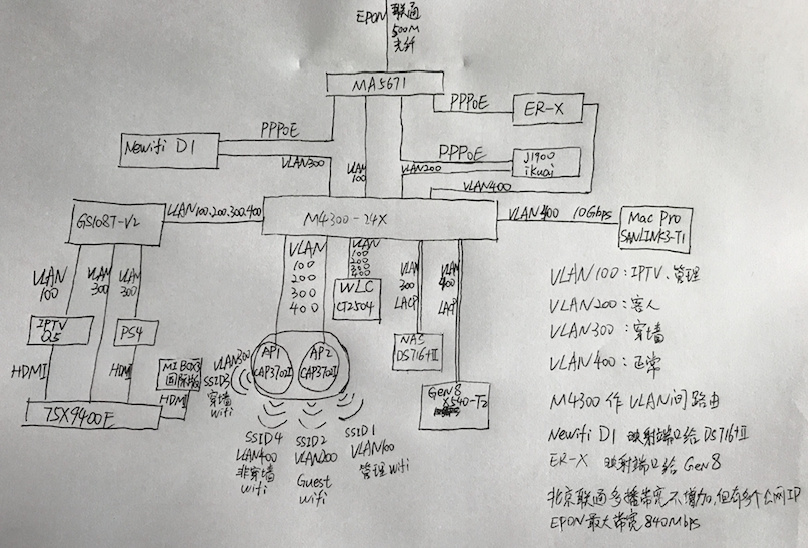

没事画了家里网络拓扑，家用肯定是超出很多了，但是个人平时爱好玩这些，大家轻喷。
待升级的是ap，3702只支持千兆上联，打算更换3802i，还有就是nas716+2，当时买到时候有些保守了，链路聚合后只能2000m，打算换ds1817+加上x540T2网卡，或者组个黑裙。
图中没有画上米家智能家居的设备，尤其是智能开关控制哪些设备，万一关了之后断网就尴尬了，但是zigbee版的开关可以不联网用开关控制，以后有机会画一个米家智能家居的拓扑
